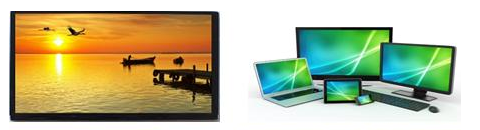

TFT-LCD/AMOLED，液晶面板作为FPD生产的重要组件，广泛应用于智能手机、智能手表、Pad、笔记本、数字相机屏、高清电视、VR等诸多领域；而无论是LCD 亦或AMOLED，基板玻璃都是其生产所需的基础材料。
生产诉求：1)在精密的无尘室内、高洁净度，追溯300道以上的制程;2)大规模生产的成品合格率要求90%以上;3)国外集成硬件成本较高;4)视觉维护运营效率较低;5)客户期待越来的越多的国产化设备替代，而且认可海康品牌
制造技术的自动化程度高，产业技术成熟，全流程读码生产追溯和LCD屏幕质量检测是用户迫切需求
在LCD白屏时检测黑色的点为坏点
FOV | 121.76*68.49cm |
被测物 | LCD面板 |
LCD像素尺寸 | 317μm |
相机分辨率 | 50MP/151MP |
LCD分辨率 | 3840*2160 |
采集帧率 | 15.5fps/3.76fps |
像元尺寸 | 3.2μm/3.76μm |
芯片 | GMAX/IMX411 |
常用型号 | 单套数量（参考） | |
相机 | MV-CH500-90TM/ MV-CH1510-10XM | 1 |
采集卡 | CZETHM10G /MV-GX1004 | 1 |

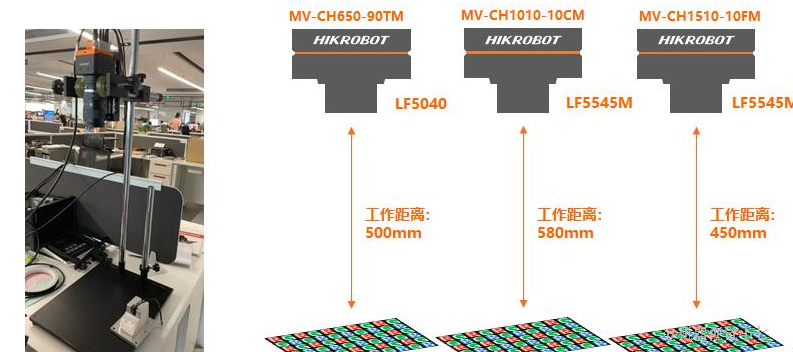

拍摄环境需求：
相机：65MP / 1010MP/151MP黑白相机
镜头：根据实际需求选型
光圈：5.6
拍摄物：14”笔记本显示屏， 屏幕长宽约 316 x 200 mm
屏幕显示内容：测试图像具体下页，全屏显示，高亮（#808080（灰）、#FF0000（红）、#00FF00（绿）、#0000FF（蓝））
拍摄视野：屏幕显示内容，占据整个视野 3/4
拍摄距离：450 – 600 mm
曝光：调整参数，避免过曝/欠曝，获取图像灰度值200左右
环境光：如环境允许，请尽量暗室拍摄，无环境光干扰，仅屏幕自发光
采集方式：全分辨率 / Binning 2x2 / Binning 4x4 三种方式
图片保存格式：BMP
44118太阳成城集团(中国)有限公司根据行业经验和客户总结出了屏幕检测使用的标准测试图像
